變壓器內的油溫、繞組溫度影響絕緣材料的性能、壽命，從而影響變壓器的壽命，甚至直接導致故障，因此，監測變壓器內部實時溫度很有必要。根據測溫原理，溫度計的類型有三種：
測出的溫度如何使用：
1. 送出至本體表計，通過指針實時顯示；
2. 通過表計輔助接點控制冷卻器、發出報警信號等；
3. 模擬量送出至測控裝置，在監控后臺顯示溫度。
4.?運檢人員根據廠家使用說明書、規程對溫度異常情形做出相應處理。

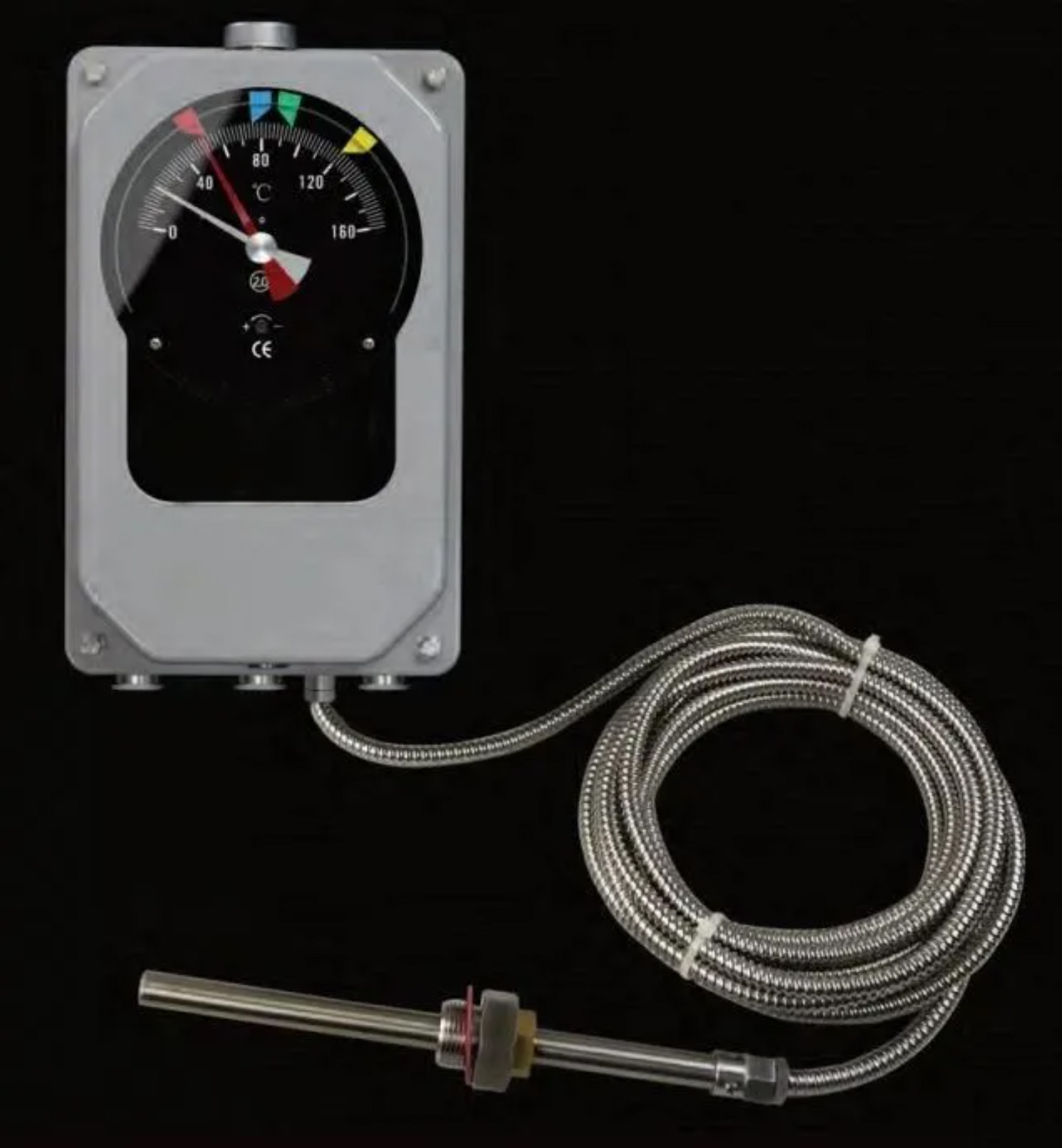

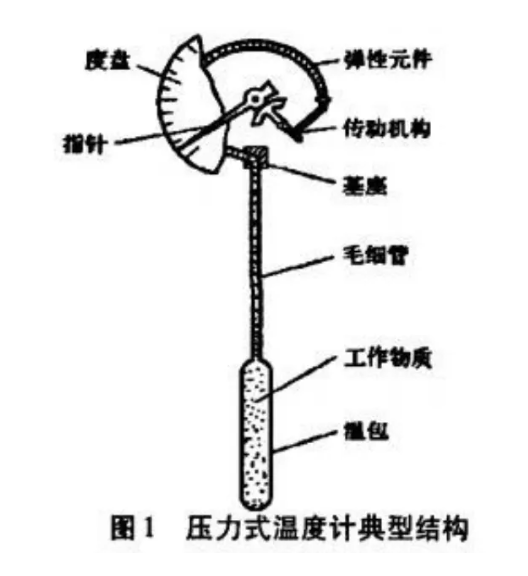

大型變壓器內部高壓、強磁場，普遍采用測溫原理為第二種的“壓力溫度計”。變壓器的溫控器有兩種，油面溫控器和繞組溫控器，其原理、結構只在一個地方有差異。來認識一下傳統溫控器外形。

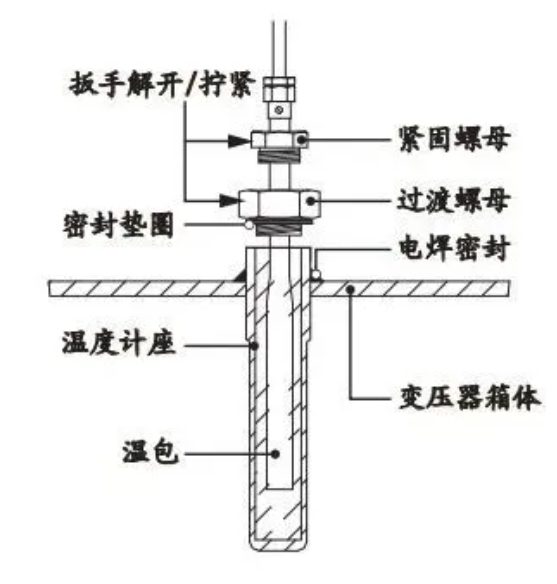

1、下方金屬管件為底座，溫包放置在底座內部，溫包內是感溫介質，受熱會膨脹。這個在變壓器上方插入油中，深度150mm左右。
2、后面卷成數匝的是彈簧軟管，彈簧軟管內是毛細管，毛細管傳遞膨脹介質到表計。膨脹介質驅動彈性元件，通過傳動機構帶動指針，上方表盤上白色的指針顯示實時溫度。
a. 當溫度升高，白色指針轉到紅色指針位置時，再向右轉動，會帶動它一起向右，溫度降低，紅色不會跟著返回，所以紅色記錄白色到過的最大位置。
b. 四色指針對應了四組常開（常閉）輔助接點，對應的溫度值就是該輔助接點動作值輔助接點的功能用戶選擇，大概是：
K1. 冷卻器返回溫度；K2.冷卻器啟動溫度；K3.溫度高報警；K4溫度高跳閘。現在新的表計大多有6組輔助接點，K5灰色，K6紫色，根據需要使用或備用。
上面測出來的是油溫，與繞組沒有關系。繞組那個位置是溫度計無法接近的，做了一個變通，也就是繞組溫控器和油面溫控儀不一樣的地方。

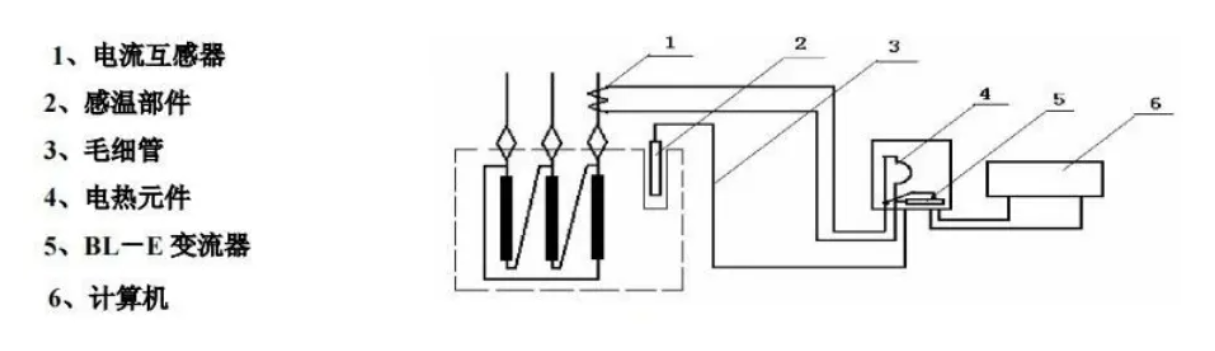

這是個原理示意圖，變壓器的繞組怎么接不用管，這里1、4、5是特別之處。簡單說原理就是把負荷電流這個1、4、5這個回路折算成銅溫升，疊加油溫后成為繞組溫度。1是高壓側套管CT次級線圈，輸出的電流根據某個方法，通過5變流器折算成一個適合的電流（因為不同廠家變比等二次電流不一樣，所以要變流折算），折算后的電流通過4電熱元件產生的熱量驅動彈性元件位移增大，指示的溫度也增大，從而反映繞組溫度。

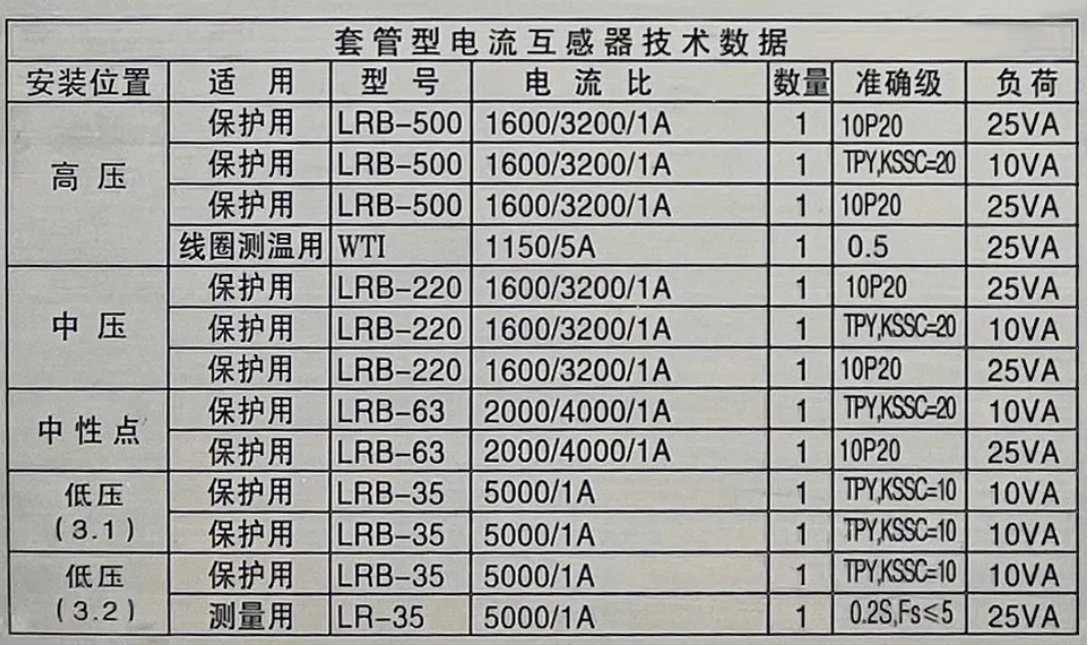

看一下銘牌繞組測溫用次級：
溫控器溫度指針的由來，通過插入變壓器油的溫包感受油溫，溫包中的彈性介質傳遞膨脹到指針，從而指示溫度。
第二：監控后臺看到的數字溫度怎么來的？

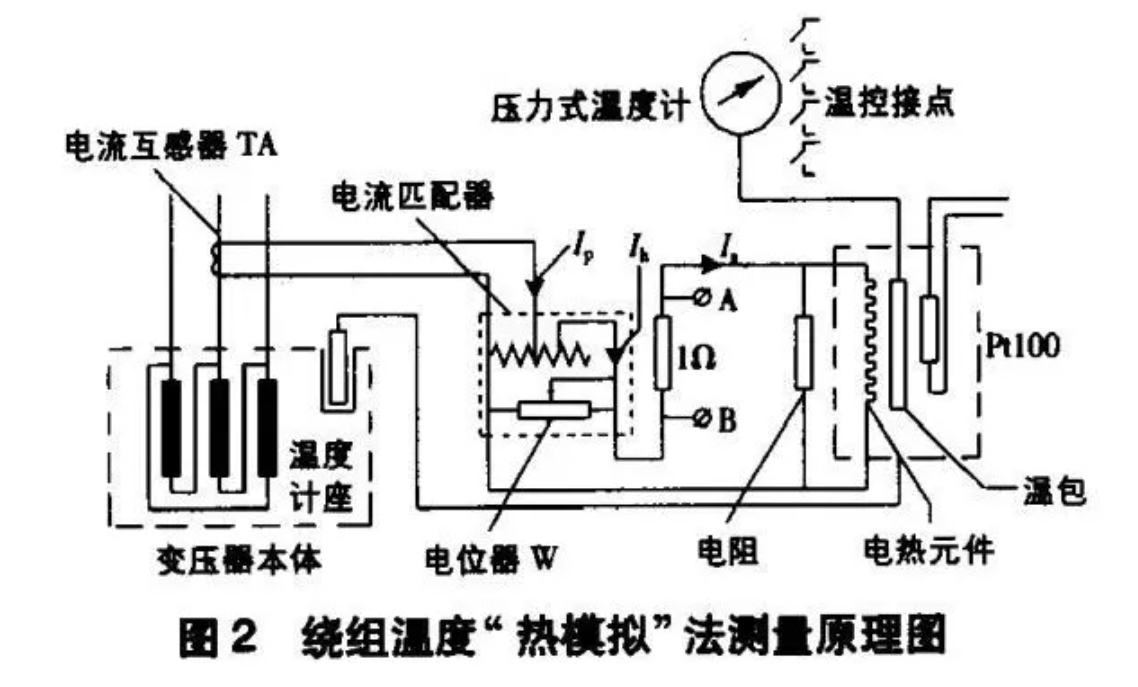

第一個問題，CT電流（通過變流器折算后的電流）加熱的變壓器中的溫包，就是這張圖，1輸出的電流經過5轉換后，輸入了2中加熱溫包。

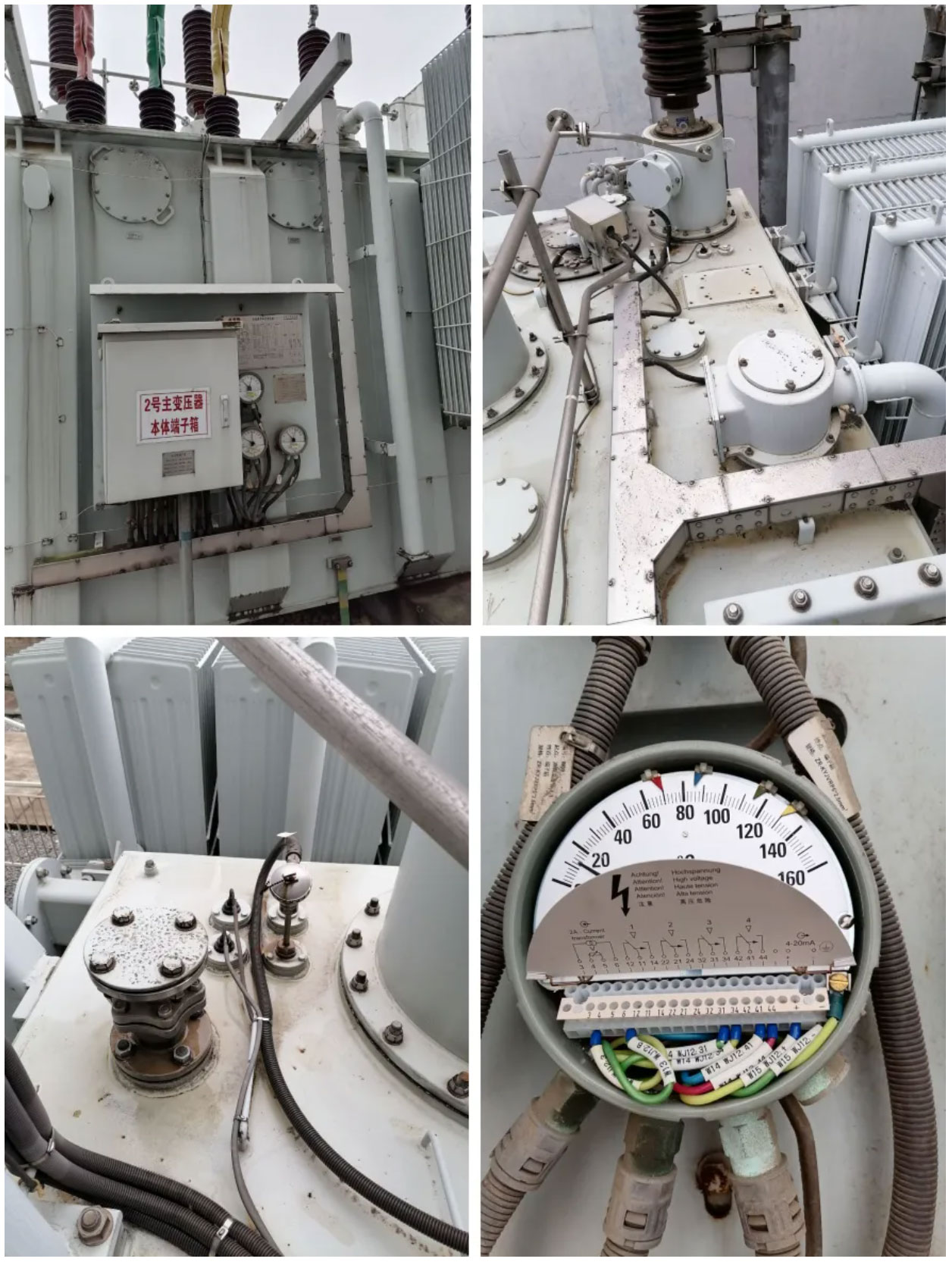

下面這張圖，右邊的虛框，就是左邊這個溫度底座的放大展示，紅線把連起來的兩個框框是同一個東西。溫度底座里有溫包、電熱元件（繞組溫度計），pt100電阻。
目前研究幾個型號都是繞組溫控器都是模擬法。
1是高壓側套管CT次級線圈，輸出的電流根據某個方法，通過5變流器折算成一個適合的電流（因為不同廠家變比等二次電流不一樣，所以要變流折算），折算后的電流通過4電熱元件產生的熱量驅動彈性元件位移增大，指示的溫度也增大，從而反映繞組溫度。
這里還有一種熱模擬方法，CT二次電流折算后去加熱溫包
介紹一下Pt100鉑電阻，Pt100是鉑熱電阻，它的阻值會隨著溫度的變化而改變。Pt后的100即表示它在0℃時阻值為100歐姆，100℃時它的阻值約為138.5歐姆。

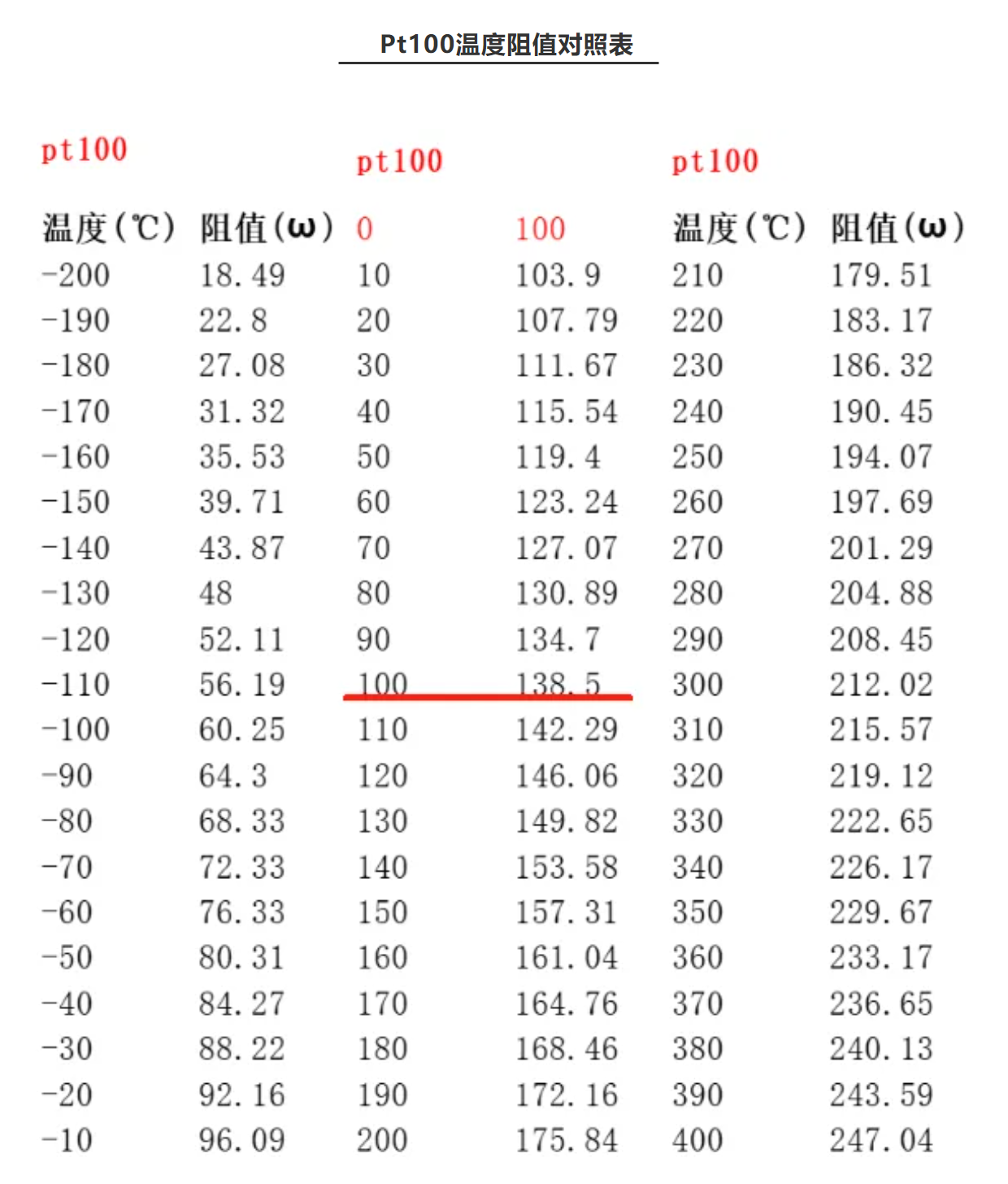

導體的電阻值都會隨溫度變化，但是鉑電阻的變化穩定還很明顯。把對應關系用曲線畫出來，然后根據測得阻值查曲線對應的溫度，就是它的測溫原理。從而把溫度變化轉成電阻，電阻也就是電壓除以電流，計算機處理電信號就得到了Pt100的溫度。

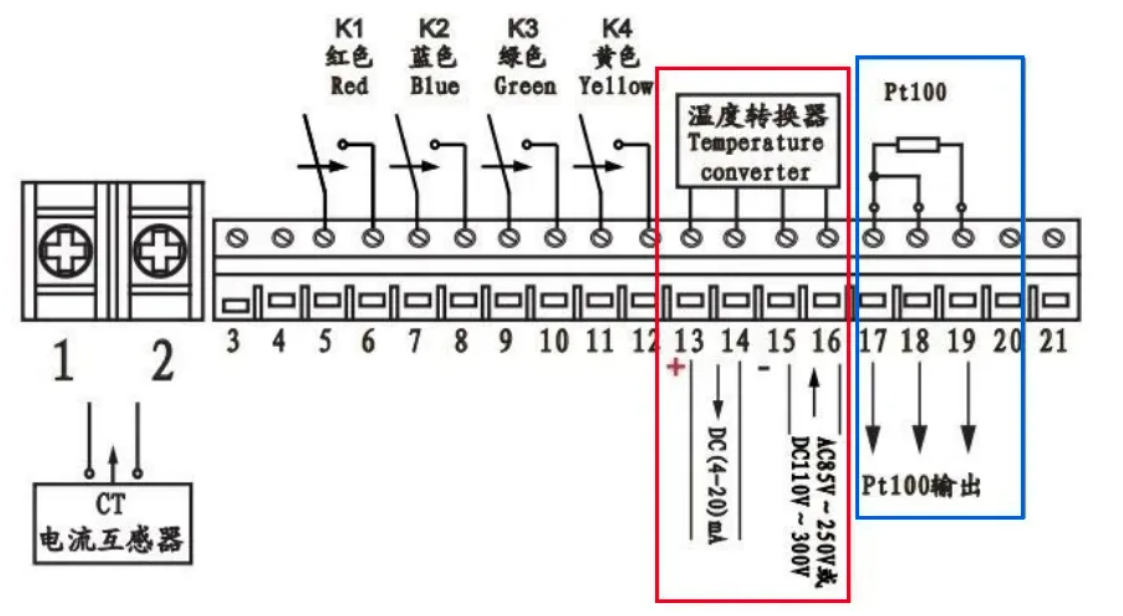

于是給溫包里的鉑電阻加個直流電壓，把電流輸出來，就是溫度變送器的工作，就是下面這張圖紅框部分。（原理是這樣，實際上為了精確，溫度變送器還有調零補償等回路）
也可以直接輸出Pt100（藍框部分），溫控器負責把電阻兩端接出來。為什么Pt100接出三根線，Pt100鉑電阻傳感器有三條引線，可以使用A、B、C（或黑、紅、黃）來代表三根線，三根線之間的規律：A與B或C之間的阻值常溫下在110歐左右，B與C之間為0歐，B與C在內部直通，原則上B與C無區別。
一般顯示儀表提供三線接法，Pt100一端出一顆線，另一端出兩顆線，都接儀表，儀表內部通過橋抵消導線電阻。
表計顯示和后臺顯示的溫度不超過5K。現場有多個溫度計指示的溫度、控制室溫度顯示裝置或監控系統的溫度應基本保持一致，誤差不超過5K。
