環網柜是由多個開關柜組成的環裝供電組合體，是供電保障性設備，多數用在對供電持續性和不間斷性有要求的領域，目的是保證在任何情況下供電的穩定不間斷。因此環網柜自身的穩定性和安全性就顯得尤為重要。針對環網柜的特殊構造，Tmeas利用熒光測溫原理專門設計了一種堵頭式光纖溫度傳感器，將堵頭接入環網柜T型頭后，尾部的光接口接入轉接光纜，通過轉接光纜將激勵光輸入到探頭位置，并接受熒光物質返回的余暉，光纖將余暉信號接入溫度解析儀，解析儀將溫度解析后通過顯示表顯示，或?qū)囟葦?shù)據傳輸?shù)胶笈_(tái)。

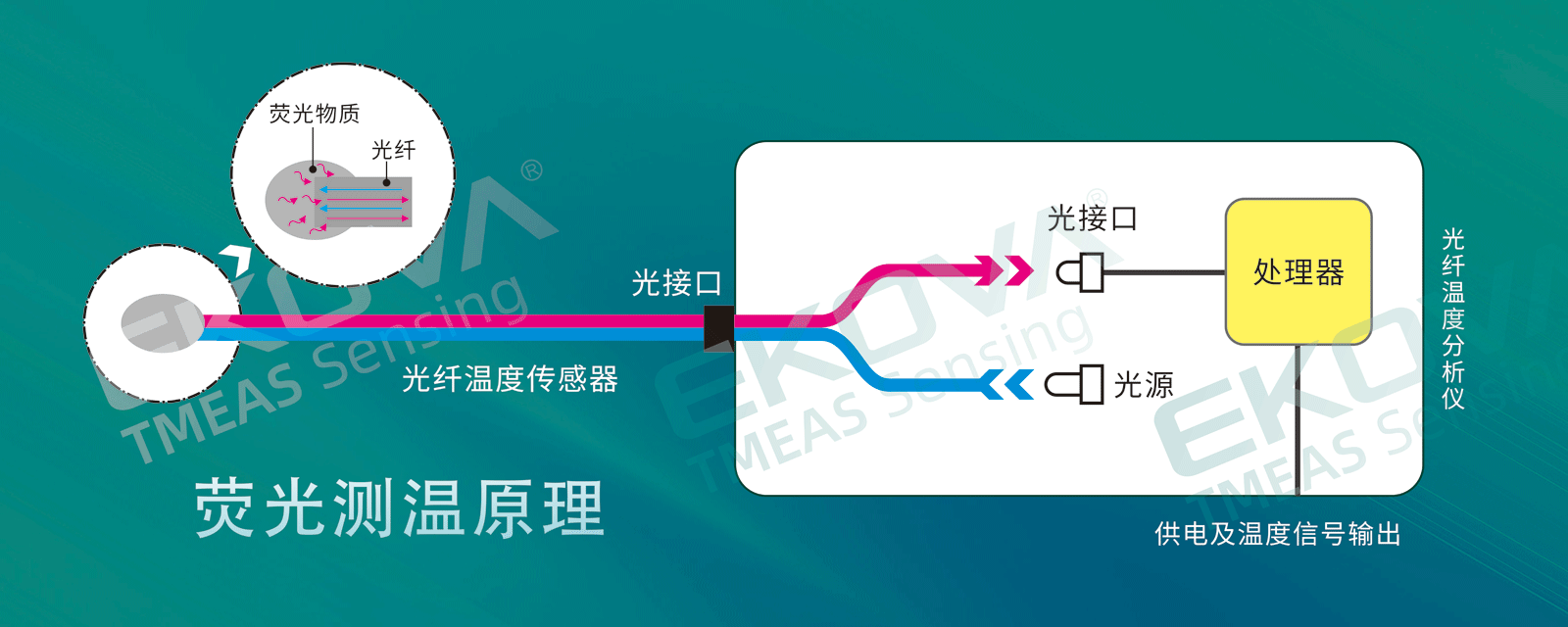

熒光壽命光纖溫度傳感技術的熒光光纖溫度傳感探針是基于稀土熒光物質的材料特性實現，當某些稀土熒光物質受紫外線照射并激發后，在可見光譜中發射線狀光譜，即熒光及其余輝(余輝為激勵停止后的發光)。熒光余輝的衰變時間常數是溫度的單值函數，通常溫度越高，時間常數越小。只要測得時間常數的值，就可以求出溫度。

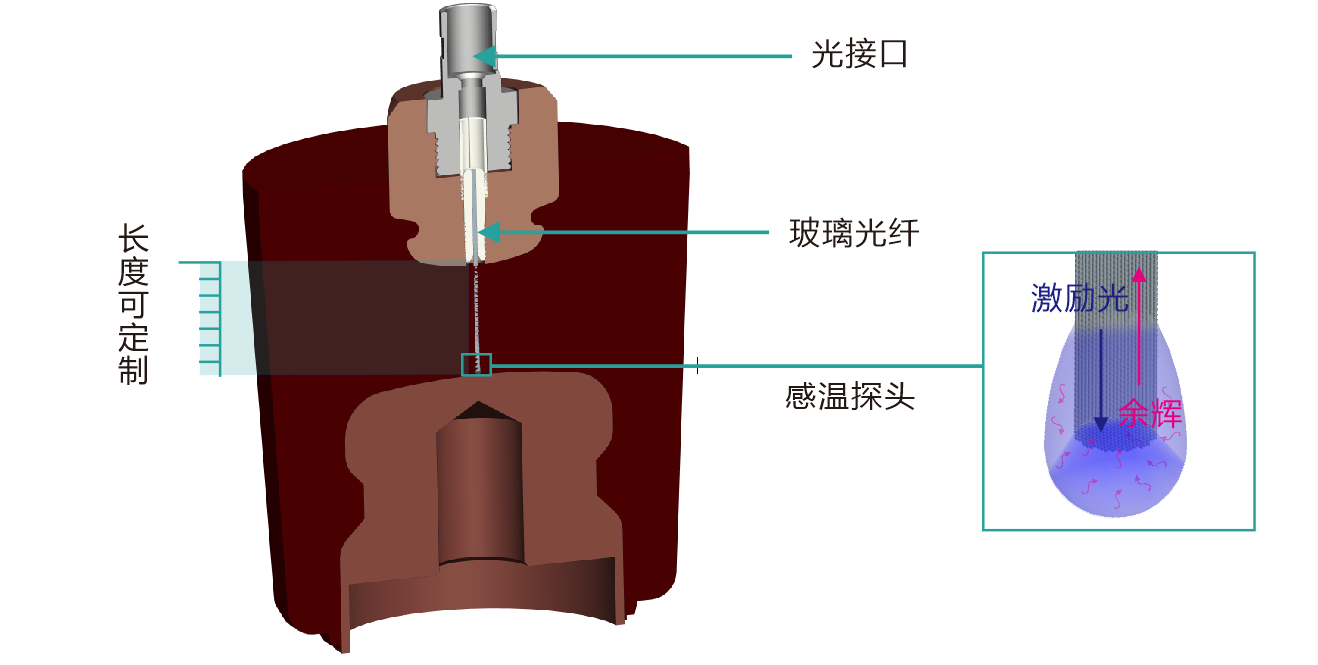

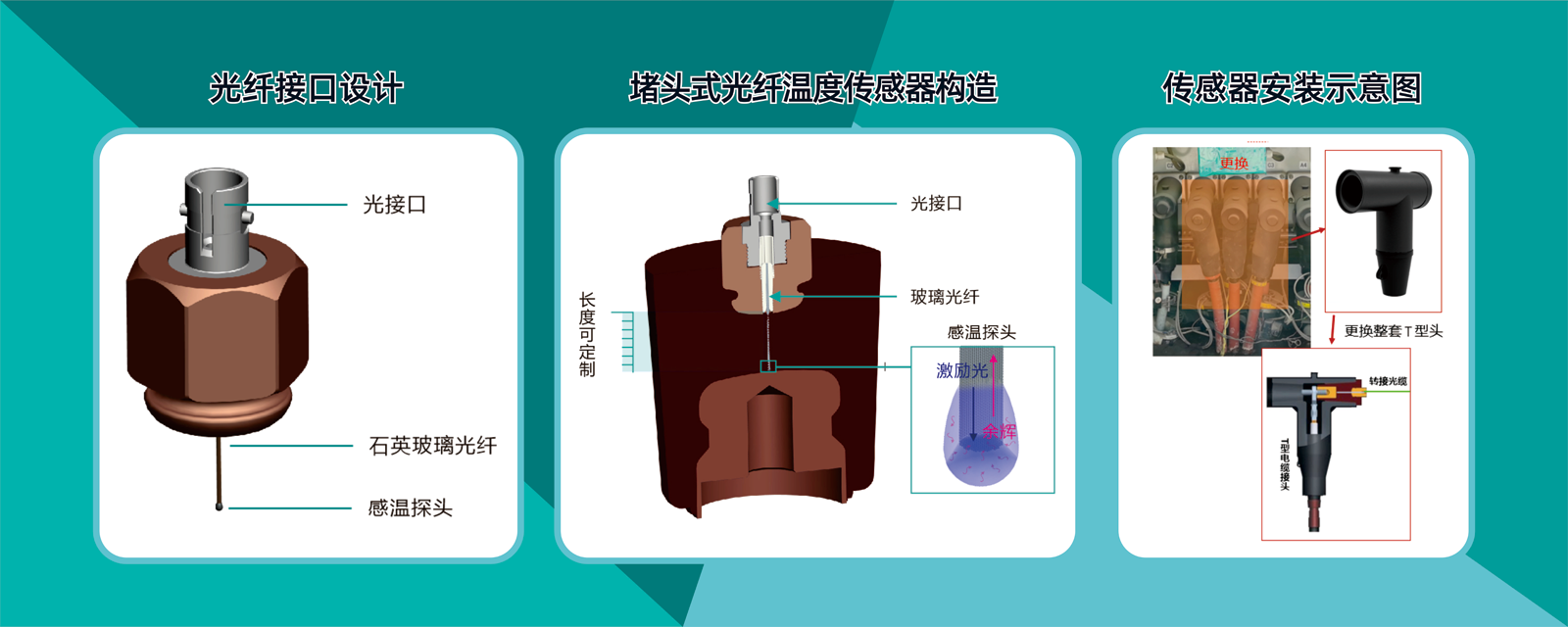

針對環網柜的特殊構造，Tmeas專門設計了一種光纖溫度傳感器，在堵頭尾部的后嵌銅件內預植一個帶光接口的光纖溫度傳感器，導光主體為石英光纖，長度根據堵頭長度決定，光纖頂端是溫度感知探頭：

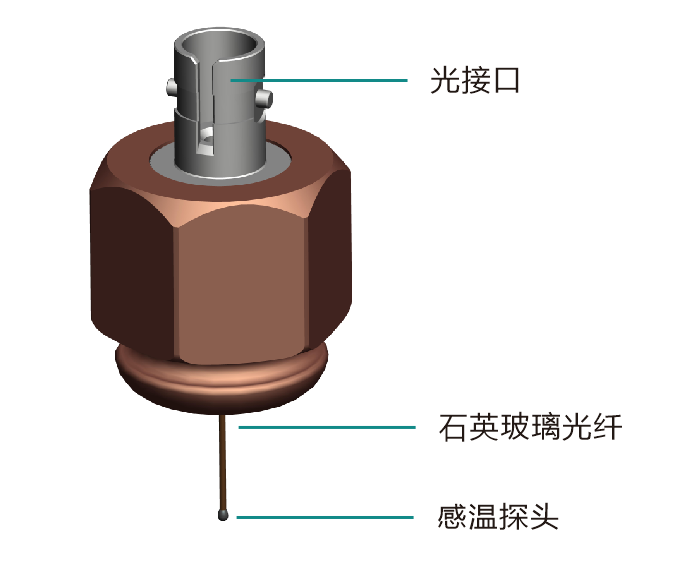

光纖傳感器在堵頭制作時植入到產品內部，與堵頭一體成型，成型后如下圖：

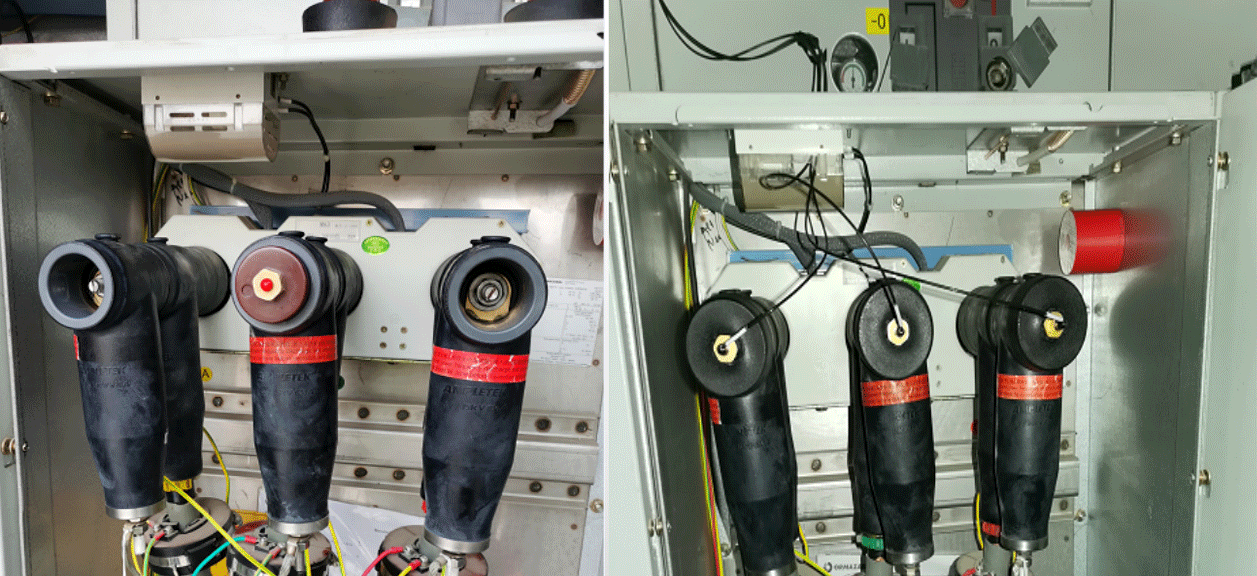

成品后將堵頭接入環網柜T型頭后，尾部的光接口接入轉接光纜，通過轉接光纜將激勵光輸入到探頭位置，并接受熒光物質返回的余暉，光纖將余暉信號接入溫度解析儀，解析儀將溫度解析后通過顯示表顯示，或?qū)囟葦?shù)據傳輸?shù)胶笈_(tái)。

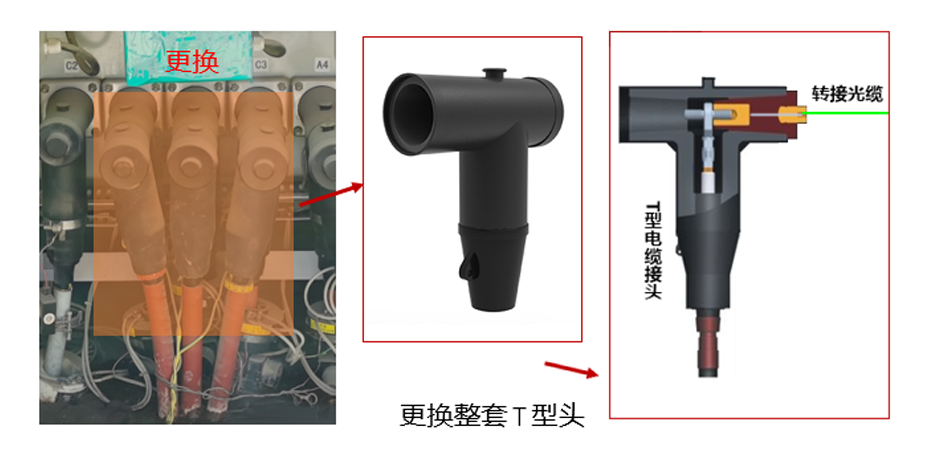

將原整套T型頭拆下，更換成Tmeas帶有溫度監測功能的T型頭后即可完成安裝。
T型堵頭內置傳感器
光纖溫度傳感器內置于環網柜T型接頭的堵頭內部，光纖傳感器直接與堵頭尾部的金屬件接觸，實時監測T型接頭內的溫度情況。
設備原始電性能不變
光纖傳感器在堵頭澆注時嵌入到產品內部，與堵頭完全嵌合，不改變堵頭及電纜頭的原有形態，不降低電纜頭及整柜的性能，預置光纖傳感器后的堵頭及整機可正常通過局放試驗及耐壓等試驗。
實時監測設備運行狀態和進行故障分析
獨有自診斷功能，通過內部光電信號檢測和算法，可有效識別光纖傳感器故障類型，防止誤報、錯報等現象的發生。
可做后級拓展
溫度信號輸出為數字信號，可在后臺做個性化應用，如報警、預警通知、遠程監控等，也可將溫度信息接入到其他系統，無線通信部分可根據傳輸協議的不同做模塊化訂制，支持IOT、智能電網等多種傳輸協議。
測溫范圍 | -30~150℃ |
| 測溫精度 | ±1℃ |
| 特殊功能 | 自診斷 |
| 測溫通道數 | 3 |
| 響應時間 | 200ms |
| 溫度單位 | ℃ |
| 通信協議 | MODEBUS RTU協議 |
| 電源 | AC 220V |
| 功耗 | ＜5W |
| 通信 | RS485 |
| 接頭類型 | ST |
| 最小彎曲半徑 | 49mm |
| 護套材質 | PE |
| 電磁干擾 | 完全免疫 |
| 光纖連接器類型 | ST |
| 工作耐壓 | 42kV |
| 雷電沖擊 | 95kV |
| 電磁干擾 | 完全免疫 |
T型堵頭內置傳感器
光纖溫度傳感器內置于環網柜T型接頭的堵頭內部，光纖傳感器直接與堵頭尾部的金屬件接觸，實時監測T型接頭內的溫度情況。
設備原始電性能不變
光纖傳感器在堵頭澆注時嵌入到產品內部，與堵頭完全嵌合，不改變堵頭及電纜頭的原有形態，不降低電纜頭及整柜的性能，預置光纖傳感器后的堵頭及整機可正常通過局放試驗及耐壓等試驗。
測溫周期短，實時性高
測溫周期小于1秒，可充分保證溫度數據的可靠性。
具備自診斷功能，安全可靠
通過內部光電信號檢測和算法，可有效識別光纖傳感器故障類型，防止誤報、錯報等現象的發生。
傳感器壽命長，精度高
光纖傳感器柔韌性好、物理硬度高、不易損傷、使用壽命長，光纖溫度傳感器響應快、準確性及穩定性高、絕緣性好、壽命長，免維護。
| 設備名稱 | 型號 | 數量 | 備注 |
| 熒光光纖溫度分析儀 | FA-03 | 1 | 通道數：1~3（可配置） |
| 熒光溫度顯示表 | FD-03 | / | 選配；高亮數碼管輪巡顯示，體積小巧 |
| 多通道數據記錄儀 | FR-03 | / | 選配；嵌入式安裝；最大可接入64臺FA-03 |
| 數據傳輸單元 | DT-01 | / | 選配；實際需求根據現場情況變更。 |
| 堵頭式光纖溫度傳感器 | FS-10 | 1~3 | |
| 轉接光纜 | EC-P1 | 1~3 | 長度：2~8米可配置 |
| T型電纜連接頭 | TC-01 | / | 選配，3*300mm電纜（2選1） |
| 系統軟件 | TmeasFE | 1 | 必配，預裝于FA-03設備中 |
| 云平臺軟件 | TmeasCloud | / | 選配 |
| 應用軟件 | TmeasOSC | / | 選配 |
