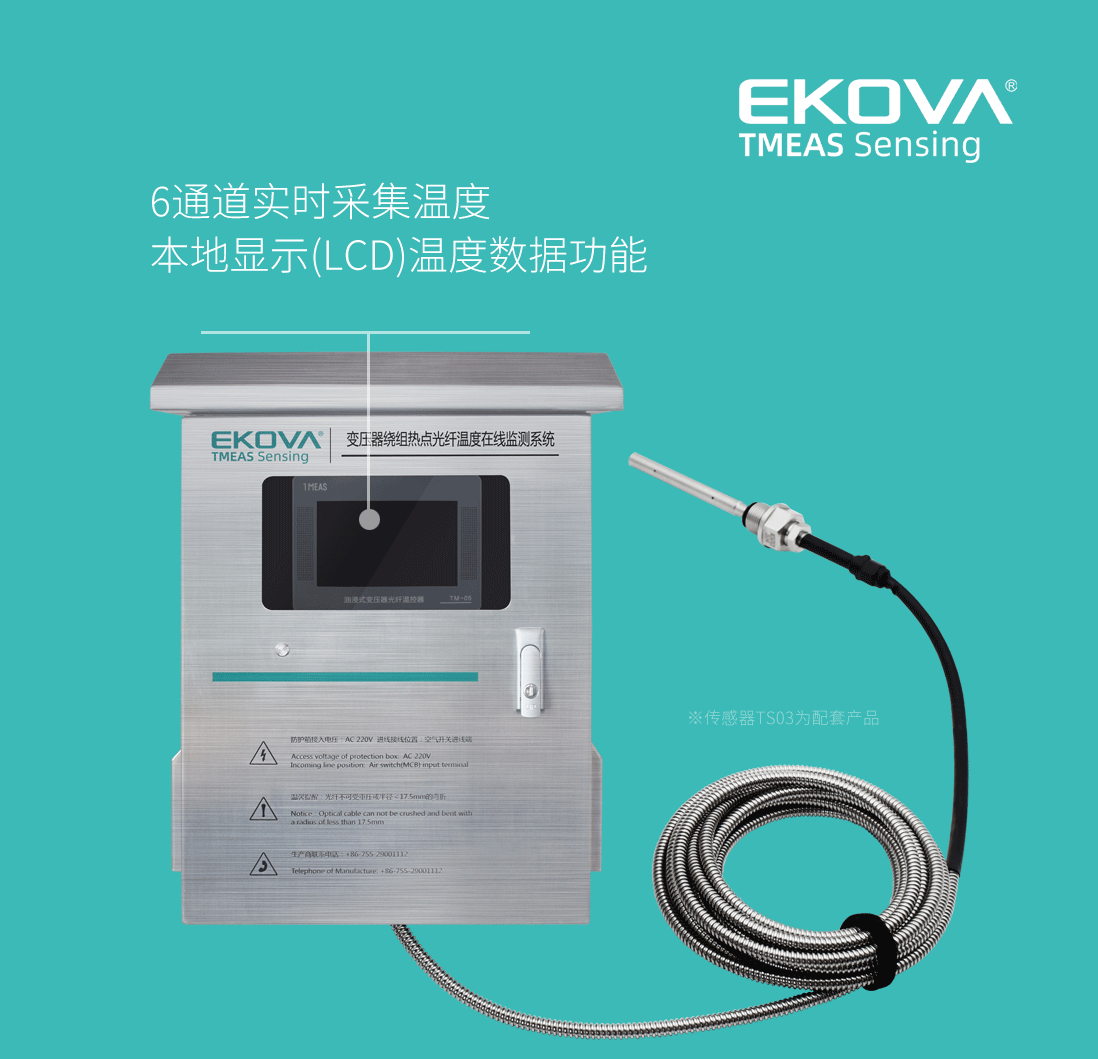

多年行業沉淀TM-05油浸式變壓器油面/繞組光纖溫控器是一種新型溫控器，該溫控器采用光纖溫度傳感技術，傳感器探頭與測量信號的接收部分沒有電氣連接，不受強電磁干擾影響，光纖本身具有很強的抗污染能力耐高壓的特性，是一類本質安全的新型工業儀表，光纖溫控器靈敏度高，精度高，能在長距離長時間穩定工作。配套使用的傳感器耐高溫、耐腐蝕，可以快速、準確、直觀地監測變壓器油面及繞組溫度。設備已獲得實用新型專利，且通過EMC電磁兼容檢測，具有極高的可靠性和安全性。
TM-05油浸式變壓器油面/繞組光纖溫控器是一種新型溫控器，該溫控器采用光纖溫度傳感技術，傳感器探頭與測量信號的接收部分沒有電氣連接，不受強電磁干擾影響，光纖本身具有很強的抗污染能力耐高壓的特性，是一類本質安全的新型工業儀表，光纖溫控器靈敏度高，精度高，能在長距離長時間穩定工作。配套使用的傳感器耐高溫、耐腐蝕，可以快速、準確、直觀地監測變壓器油面及繞組溫度。
變壓器溫控器分為油面溫度控制器和繞組溫度控制器，主要用于測量變壓器油面溫度和繞組模擬溫度，具有指針顯示，超溫分級報警等功能，還具有4~20mA模擬量輸出及RS485數字信號輸出功能。輸出的信號供冷卻器控制系統及變壓器保護系統使用，可以說變壓器溫度控制器是變壓器必備的組部件。
變壓器溫度控制器分為電子式和指針式，這兩種傳感器的感溫元件采用的是鉑電阻或溫包。通過測量頂部油杯內的油溫來測量變壓器油面溫度；區別于傳統的繞組溫度控制器通過測量頂層油溫和負荷電流，通過公式計算測得模擬的變壓器繞組溫度。
設備已獲得實用新型專利，且通過EMC電磁兼容檢測，具有極高的可靠性和安全性。
| 測溫范圍 | -40℃~260℃ |
取決于傳感器支持的測溫范圍 | |
| 測溫精度 | ±1℃ |
| 測溫分辨率 | 0.1℃ |
| 通道數 | 6通道（可選） |
| 響應時間 | ≤1S（取決于傳感器響應時間） |
| 傳感器接口 | 默認ST光接口（可定制） |
| 傳感器類型 | 熒光光纖傳感器 |
| 傳感器長度 | 默認3m，長度可定制 |
| 單位 | ℃（攝氏度） |
| 電源輸入 | AC 220V |
| 功耗 | 45W |
| 重量 | <30kg |
| 尺寸 | 302mm*227mm*103.3mm |
| 通訊協議 | MODBUS RTU、MODBUS TCT/IP |
| 接口 | AC 220V電源接口（1路） |
| 網口（1路）USB接口（1路）RS485通信接口（1路） | |
繼電器接口（24路）模擬量接口（6路） | |
CT電流采集輸入接口（3路）屏幕喚醒接口（1路） | |
| 存儲溫度 | -40℃~85℃ |
| 運行環境溫度 | -20℃~55℃ |
| 大氣壓強 | 80 kPa～110 kPa |
| 工作相對濕度 | 5%~95%（無冷凝） |

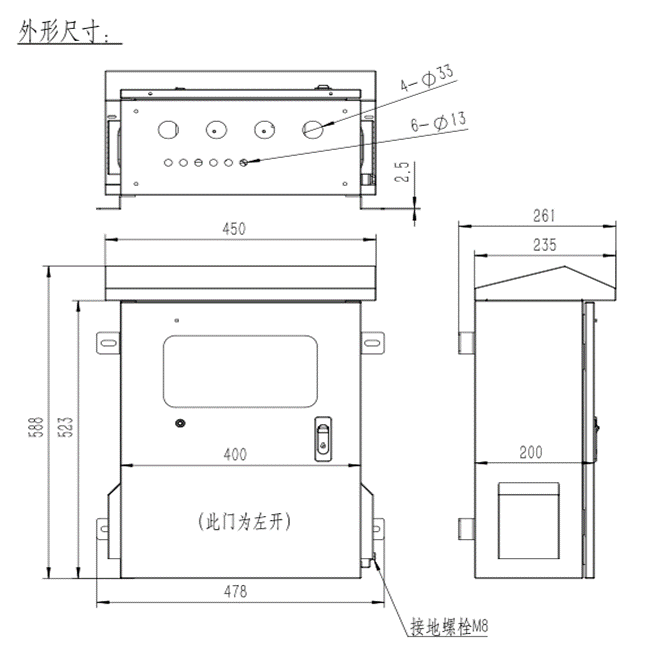

外形結構

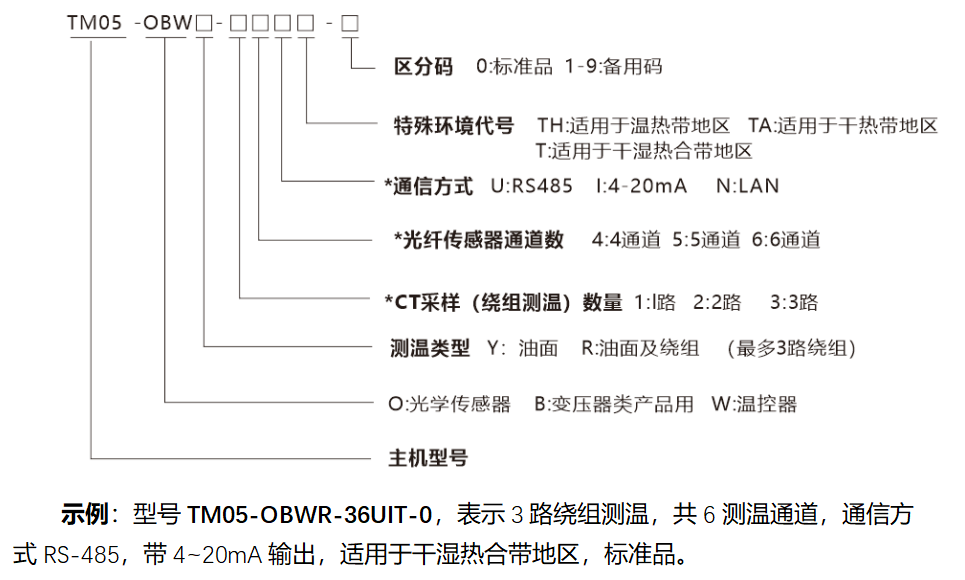

選型說明
● 油浸變壓器油面/繞組熱點溫度監測。
