行業多年沉淀轉接盤主體表面平整、平行度高，外圓帶有8個均分11毫米直徑的固定孔，所有組件使用高溫環氧膠永久精密地固定在一起，典型應用場景是油浸變壓器繞組熱點光纖溫度在線監測。
光學貫通器轉接盤是一個光學結構件，用以貫通密閉腔體內外的光路，能在完成密閉腔體抗壓密封的同時確保腔體內外的雙向無損光通信。

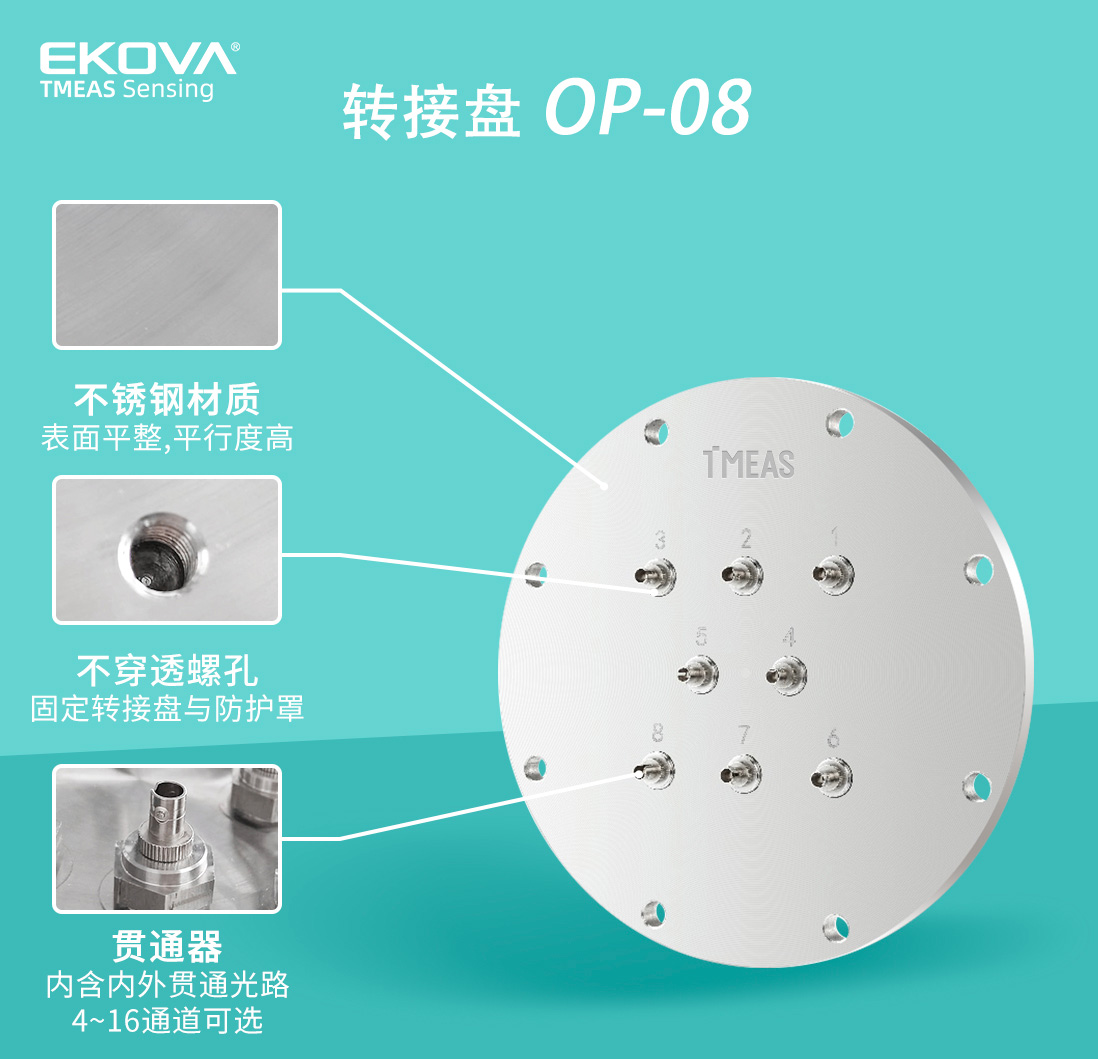

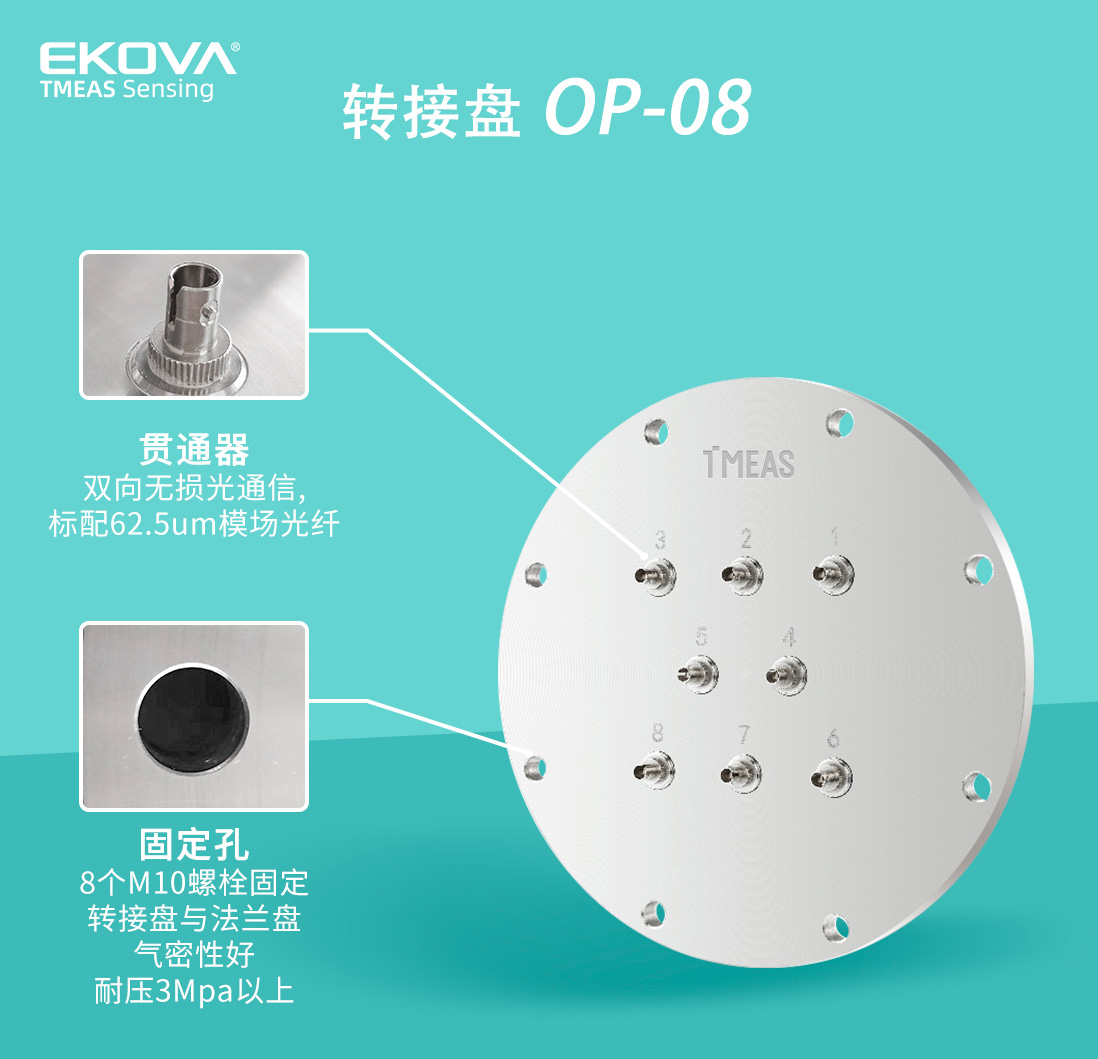

轉接盤主體表面平整、平行度高，外圓帶有8個均分11毫米直徑的固定孔，配合密封圈使用螺栓將其固定在主體或法蘭盤上完成高氣密性密封，每個轉接盤出廠前都做了3Mpa以上的氮氣耐壓測試，帶有相應的測試報告。單個貫通盤可選擇4~8個光通道，每個通道帶有一個獨立的光學貫通結構——貫通器，貫通器內含光學插針、石英玻璃光纖及光接口，所有組件使用高溫環氧膠永久精密地固定在一起，最后使用專用螺紋膠將帶有NPT螺紋的貫通器固定在轉接盤上。
整個組件結構合理，集成度高，機械性能優異且耐化學腐蝕，幾乎適用于所有場景的光信號密閉貫通。典型應用場景是油浸變壓器繞組熱點光纖溫度在線監測，用以油腔內外的光信號密封貫通，經典的結構設計已在此場景使用驗證了30年以上。
| 環境溫度范圍 | -40℃~200℃ |
| 耐壓 | >3Mpa |
| 材質 | 304不銹鋼 |
| 光纖連接器類型 | ST |
| 光纖類型 | 300um模場 |
通道數 | 4~8 |
| 固定孔尺寸 | 8*?11mm |
| 外形尺寸 | ?254mm*51.3mm |
| 密封圈材質 | 氟材料 |
| 密封圈線徑 | 4.0mm |
| 配件 | 貫通器主體*1，4.0mm密封圈*1，M10不銹鋼螺栓*8 |

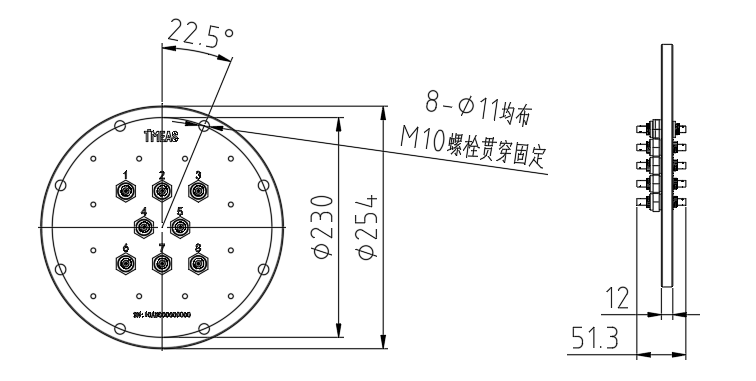

外形結構

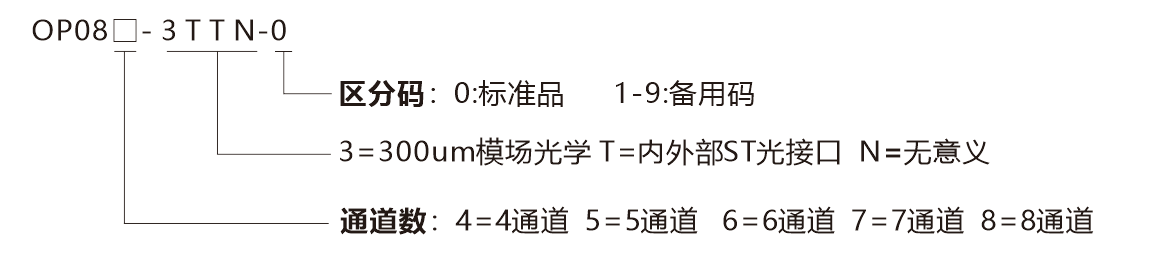

選型說明
● 高壓油浸變壓器內部熱點溫度在線檢測。
● GIS設備內部熱點溫度監測。
● 氣體絕緣式高壓開關內部熱點溫度監測。
